건축사시험# _ 3교시 단면 / 구조 / 합격!

.

.

.

건축사시험 3교시 합격!







.

.

.

https://blog.naver.com/leya1017/222397018214

단면 작도 순서

1. 평면확인(계단높이, 단수, 평면 특이사항)

2. 도면상단 축렬 → 레벨선 → 세로가선 → 가로가선

3. 주요구조 → 계단 → 세부구조

4. 실링 → 문,마감,지하방수 → 텍스트 → 해치

5. 기타표현(친환경, 노트) → 단면상세 → 실링 연한 솔리드(손으로 문댐)



# 계단 그리기

1. 계단 치수 계산

2. 가선 3개 그리고 프리핸드



세부사항 높이는 1200으로 통일 : 계단 테라스 난간, 창문높이 등



# 지문에 단열, 기밀, 결로 → 지붕단열 외단열

# 파라펫 높이 주의, 숙실부분 바닥난방 고려, 목욕실은 배수를 위해 슬라브 다운

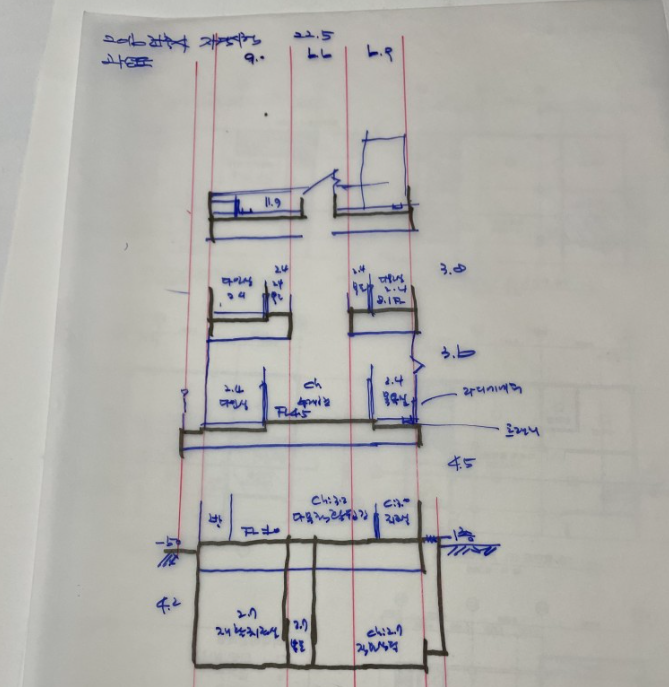

# 가단면은 간략하게 작도



# 단면 디테일

필로티 주차장 : 알미늄 불연텍스, 경량철골+알미늄 스팬드

사무실 : 악세스플로어 T 300, 비닐계타일 T3

최하층 바닥 : T100 무근콘크리트, T3 비닐계타일

기초 : 온통기초(D=600), T60 버림콘크리트, T200 잡석지정

        : 지표면 1m 이하 동결선 표

지하층 벽체 : 액체방수 2차, 방습벽 설치

지붕 : 징크아연판 돌출이음마감, T200 단열재, 상자홈통(W:300)

옥상층 : T15 고름몰탈(바탕정리), T3 탄성도막상부, T24 보호몰탈, T200 무근콘크리트, (+목재 데크)

기타 : 투시형난간, T24 로이복층유리, T12 흡음텍스



친환경 : 창호 통풍 화살표 표기, 반사루버 설치, 태양광 PV설치





# 최하층 선큰 상세도



# 옥상 테라스 상세도

 - 테라스 : T150콘크리트슬라브, 도막방수, T200단열재, T100무근, 노출우레탄방

# 옥상 출입문 방수턱 상세도







https://blog.naver.com/ssoonn0612/222500632928

[건축사시험-이론] 3교시 건축설계2 단면설계

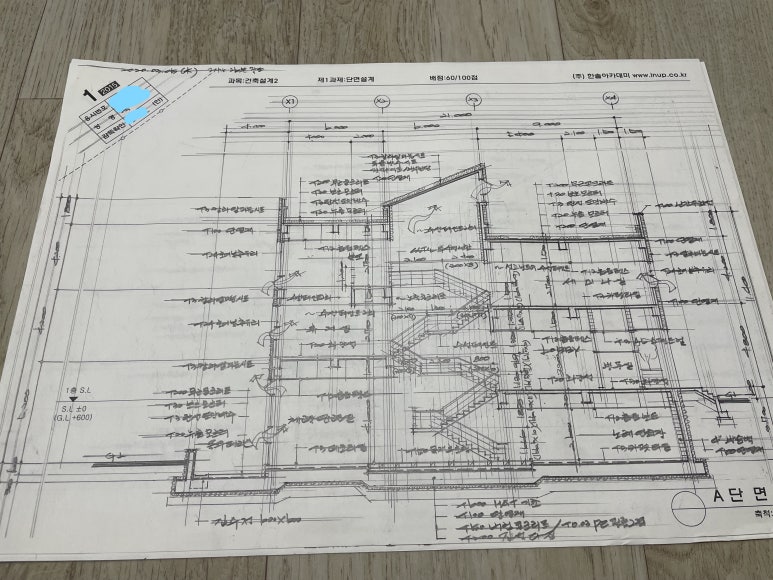

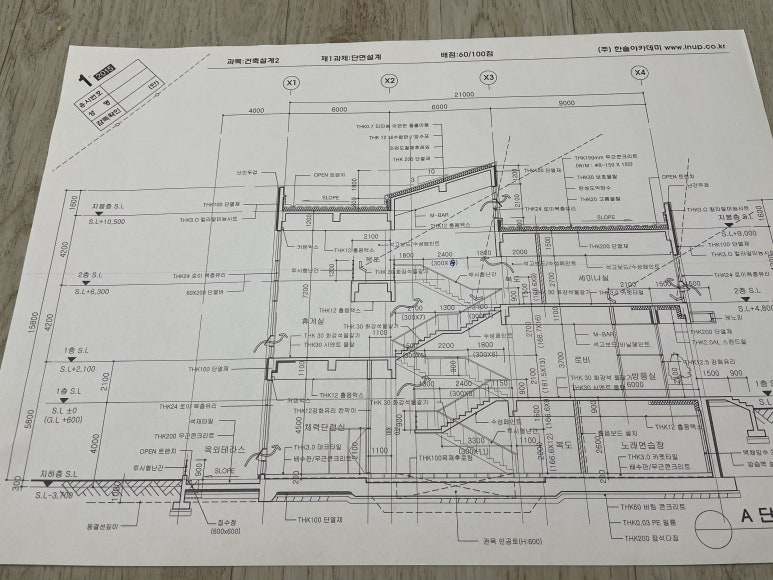

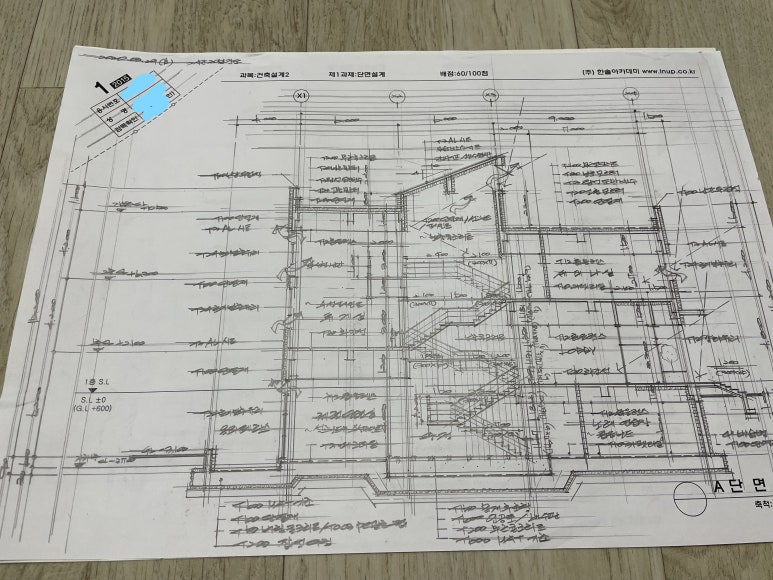

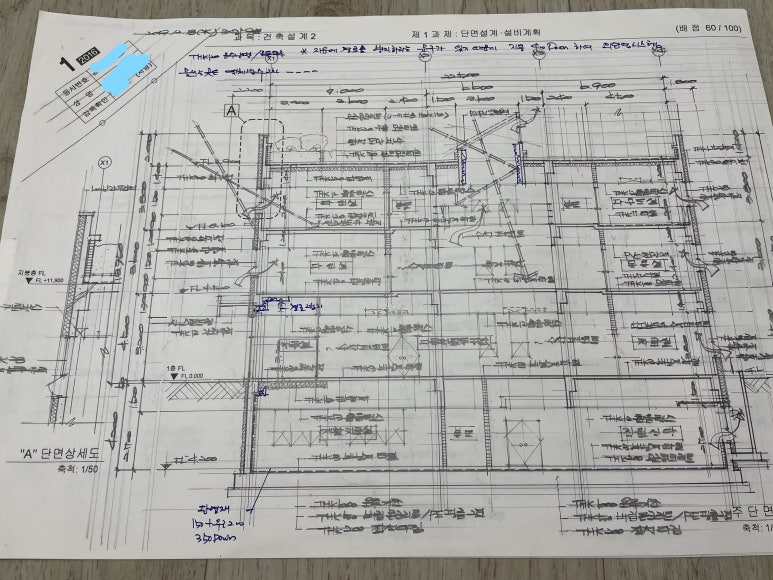

# 단면 예시
